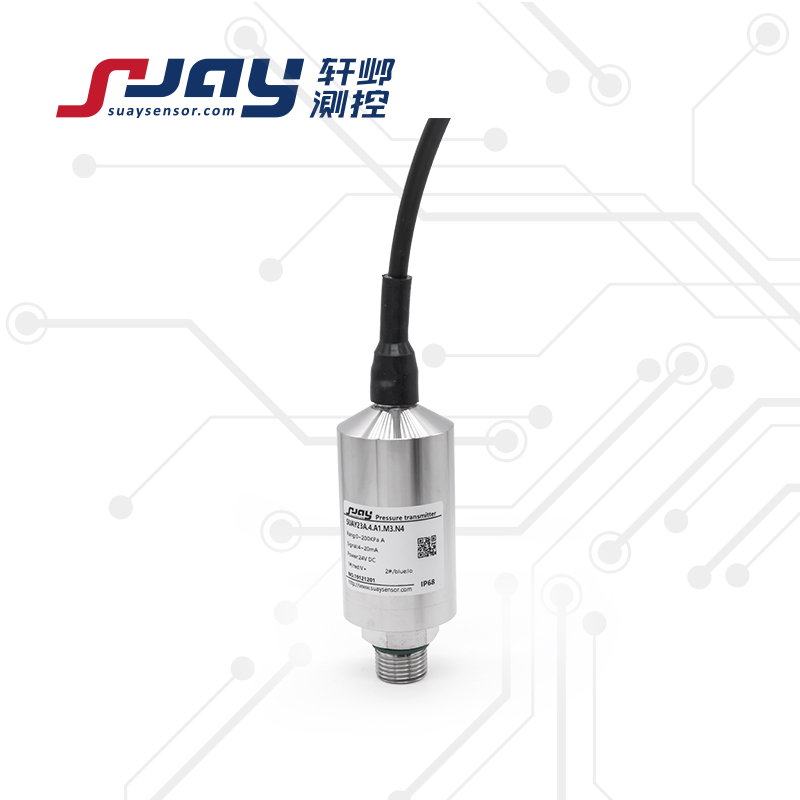

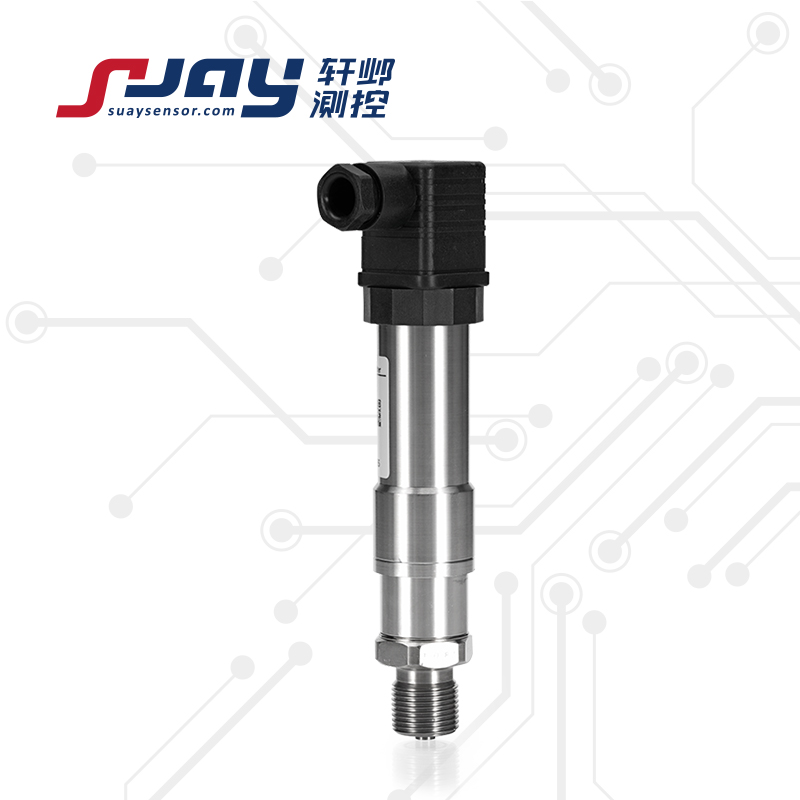

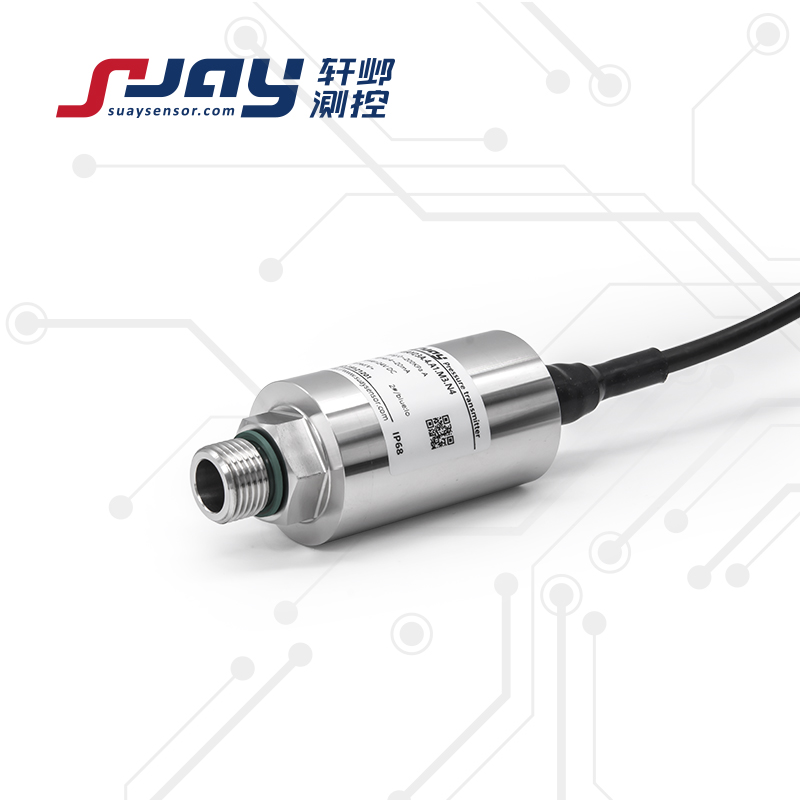

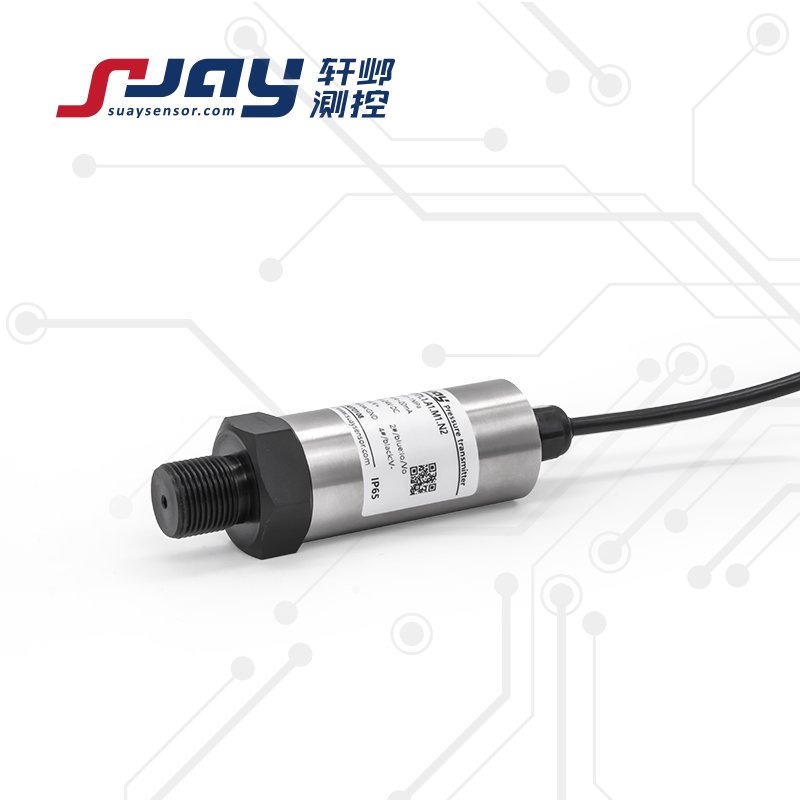

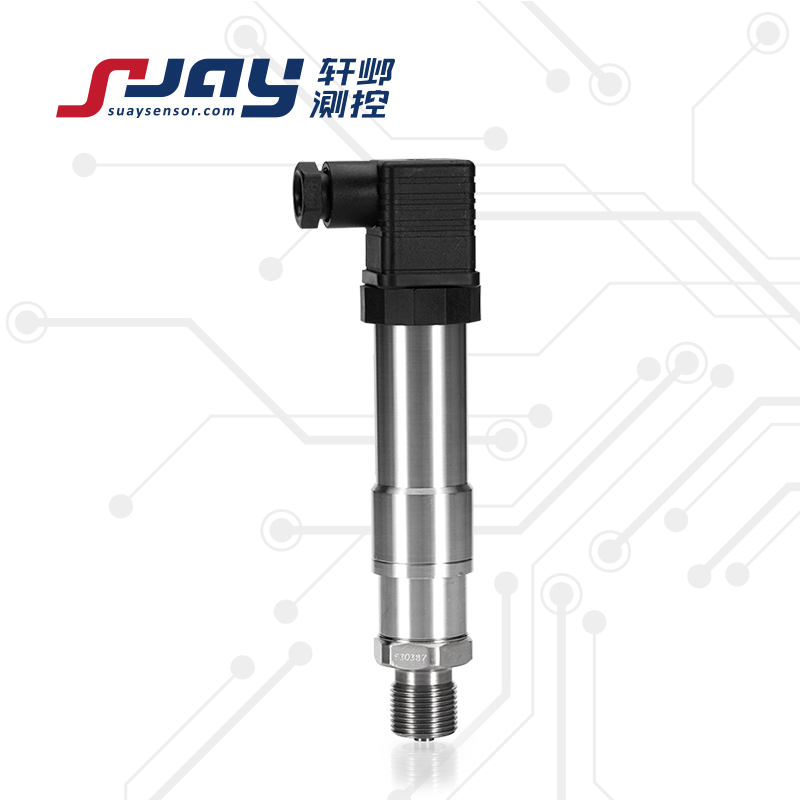

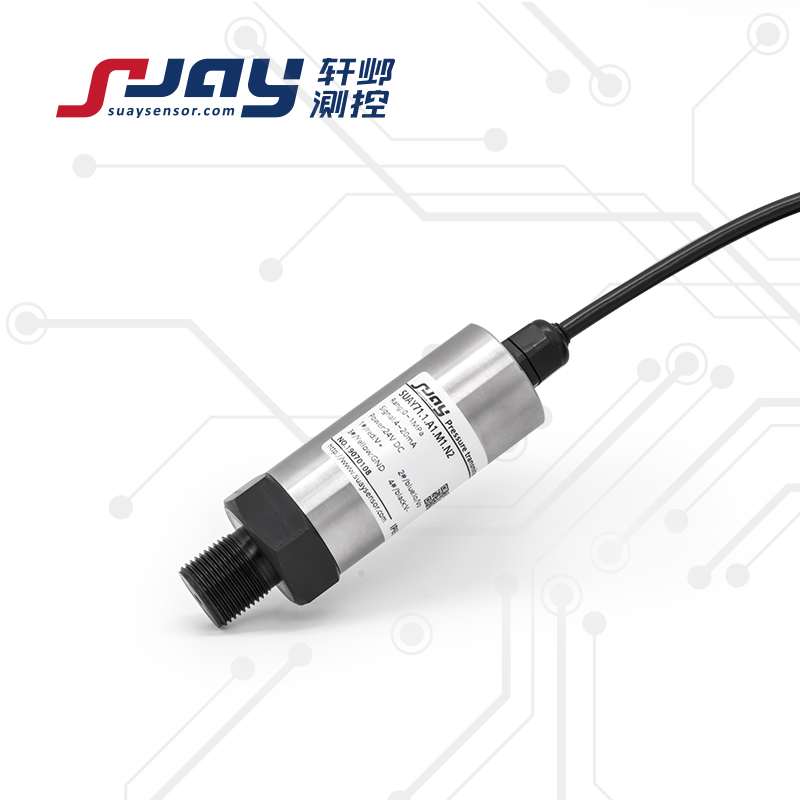

特殊壓力傳感器

測量范圍

-100KPa-0-10KPa...1MPa...100MPa

測量介質

腐蝕性氣體或液體

傳感器膜片

不銹鋼316L/鉭膜片/陶瓷

密封圈

氟橡膠/聚四氟乙烯（根據測量介質決定）

靜態精度①

±0.1%FS       ±0.25%FS        ±0.5%FS         ±1%FS

信號輸出/供電

4-20mA  0-5V    0-10V  1-5V

12-36VDC（典型24VDC）

0.5-4.5V

5VDC/12-36VDC（典型24VDC）

數字信號輸出RS485

5VDC/5-16VDC/24VDC

工作溫度

-20～80℃

補償溫度

-10～60℃

貯存溫度

-40～100℃

長期穩定性

典型：±0.1%FS/年        最大：±0.2%FS/年

零點溫度漂移

典型：±0.02%FS/℃       最大：±0.05%FS/℃

靈敏度溫度漂移

典型：±0.02%FS/℃       最大：±0.05%FS/℃

過載能力

2倍滿量程壓力或最大110MPa（取最小值）

有效測量壽命

﹥106壓力循環（P:10-90%FS）

響應時間

≤1   ms

分辨率

大于10-5（通常受限采集顯示設備，理論無限小）

負載電阻

≤（U-12）/0.02 Ω（電流輸出）        >100KΩ（電壓輸出）

絕緣電阻

200M?，100VDC

壓力接口

M20*1.5，G1/4   （典型）；   G1/2，NPT1/4（可選）

電氣連接

接插件或直出電纜2m

接口及殼體材料

304/316L不銹鋼

外殼防護

插頭型（IP65）           電纜型（IP67）　　

安全防爆

Ex iaⅡ   CT5（本安）

產品重量

約300克

型號

量程

精度

輸出

安裝螺紋

電氣連接

特定參數

SUAY71

-100KPa~0

...10KPa

...100MPa

量程可選

4:±0.1%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V4:0.5-4.5V

D:RS485

V0:定制

M1:M20*1.5

M2:G1/4

可選：

M3:G1/2   M4:NPT1/4

M0:定制

N1:直出2米

N2:赫斯曼插頭

N3:航空插頭

S:抗干擾

L:顯示

E:本案防爆

SUAY71.1.A1.M1.N1.E
